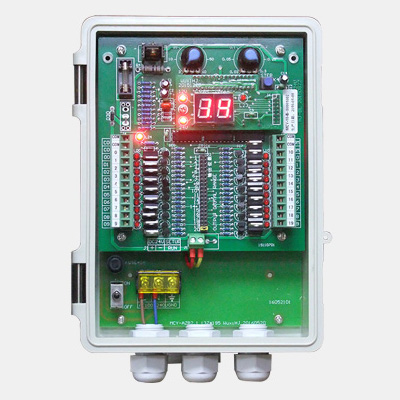

MCY-20-D | |||||||||||||||||||

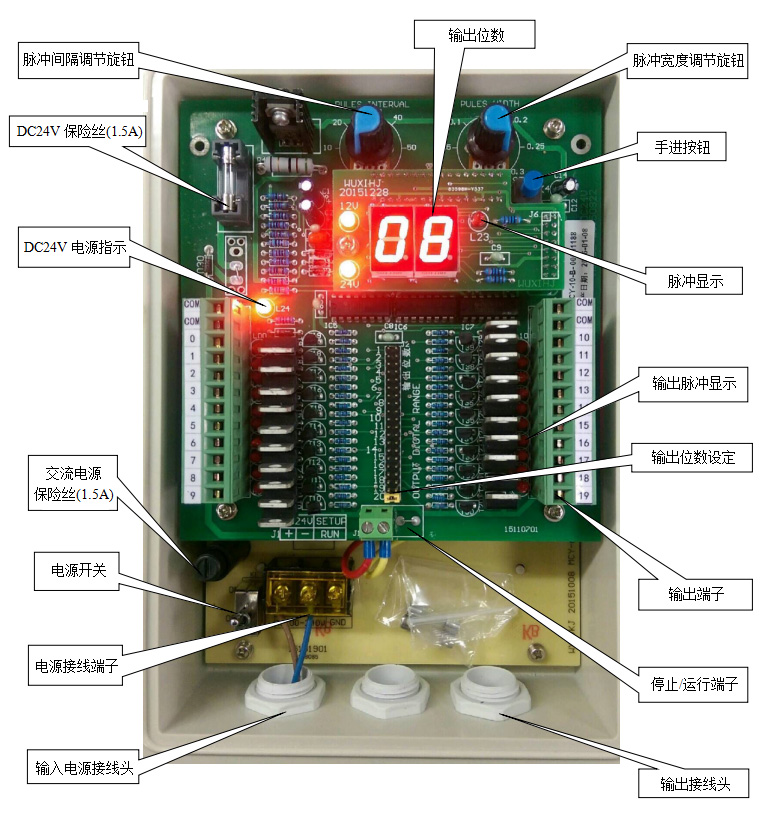

一、 參數設置 1. 脈沖間隔調節旋鈕:調節兩次輸出脈沖之間的間隔時間(即二閥間的噴吹間隔),順時針?lè)较蛟黾?,反之減少。2. 脈沖寬度調節旋鈕:調節輸出脈沖寬度,或稱電磁閥噴吹時間,順時針?lè)较蛟黾?,反之減少。 3. 輸出位數設定:撥出回路選擇中的短路塊,按所須的輸出位數(即電磁閥數)將此短路塊套在相應路數的二銅針上即可。出廠時已設定在控制儀的值上(即短路塊已套在值上)。 二、 控制儀安裝 1. 輸入電源線接頭:用于緊固密封輸入交流電源線。首先把電源線接頭固定在機箱上,松開圓錐形緊固旋,將電源線穿越接頭后,將相線、零線和地線分別接入接線盒的相應端子L、N和GND端中(地線不可接錯),然后擰緊圓錐形旋。 2. 先將輸出電纜線穿越接頭與機箱固定,將電磁閥公共線接到控制儀公共端(COM), 電磁閥的另一端以此接控制儀的0-(4)9或0-(14)19視電磁閥個數而定。注意MCY-20-B接線時應先將12芯插頭從控制儀上拔出后再接線,左側為00-09,右側為10-(14)19, 左右不能插錯。 | |||||||||||||||||||
