一、  參數設置

1. 脈沖間隔調節(jié)旋鈕：調節(jié)兩次輸出脈沖之間的間隔時間（即二閥間的噴吹間隔），順時針方向增加，反之減少。
2. 脈沖寬度調節(jié)旋鈕：調節(jié)輸出脈沖寬度，或稱電磁閥噴吹時間，順時針方向增加，反之減少。
3. 輸出位數設定：撥出回路選擇中的短路塊，按所須的輸出位數（即電磁閥數）將此短路塊套在相應路數的二銅針上即可。出廠時已設定在控制儀的值上（即短路塊已套在值上）。

二、控制儀安裝

1. 輸入電源線接頭：用于緊固密封輸入交流電源線。首先把電源線接頭固定在機箱上，松開圓錐形緊固旋，將電源線穿越接頭后，將相線、零線和地線分別接入接線盒的相應端子L、N和GND端中（地線不可接錯），然后擰緊圓錐形旋。
2. 先將輸出電纜線穿越接頭與機箱固定，將電磁閥公共線接到控制儀公共端(COM), 電磁閥的另一端接此控制儀的0-（4）9或0-（14）19視電磁閥個數而定。注意MCY-20-B接線時應先將12芯插頭從控制儀上拔出后再接線,左側為00-09,右側為10-（14）19, 左右不能插錯。

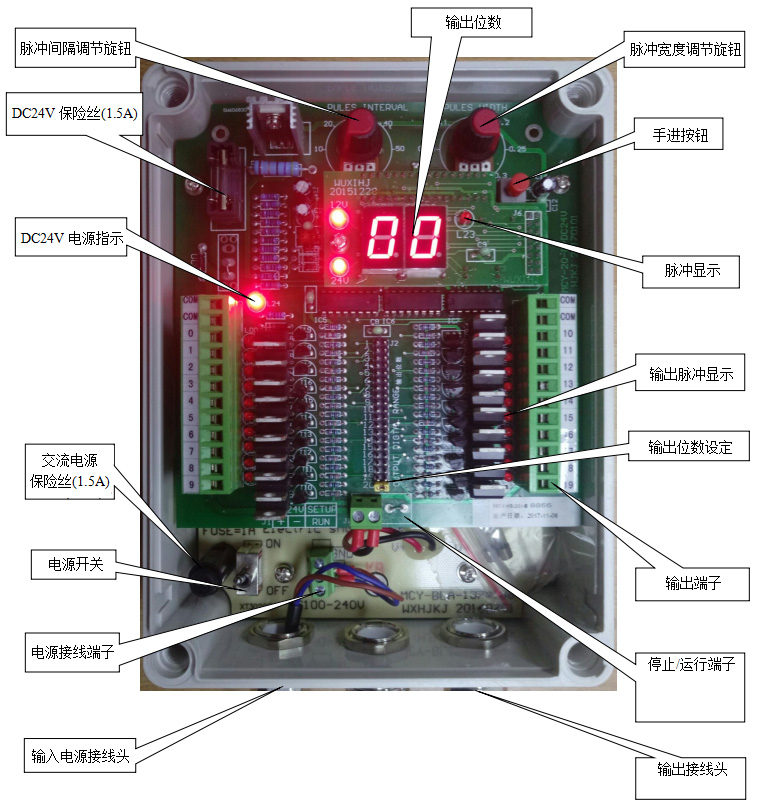

三、部件示意圖
