| 技術性能及參數 |
| 產品型號 |
MCY-10-D |
| 額定輸入電壓 |
AC100-240±10%，50/60 Hz |
| 額定輸出電壓 |
DC24V |
| 額定輸出電流 |
1A |
| 輸 出 位 數 |
5，10，15，20路 |
| 輸出脈沖間隔 |
3-60（±10%） 秒連續可調 |
| 輸出脈沖寬度 |
0.03-0.3（±10%） 秒連續可調 |

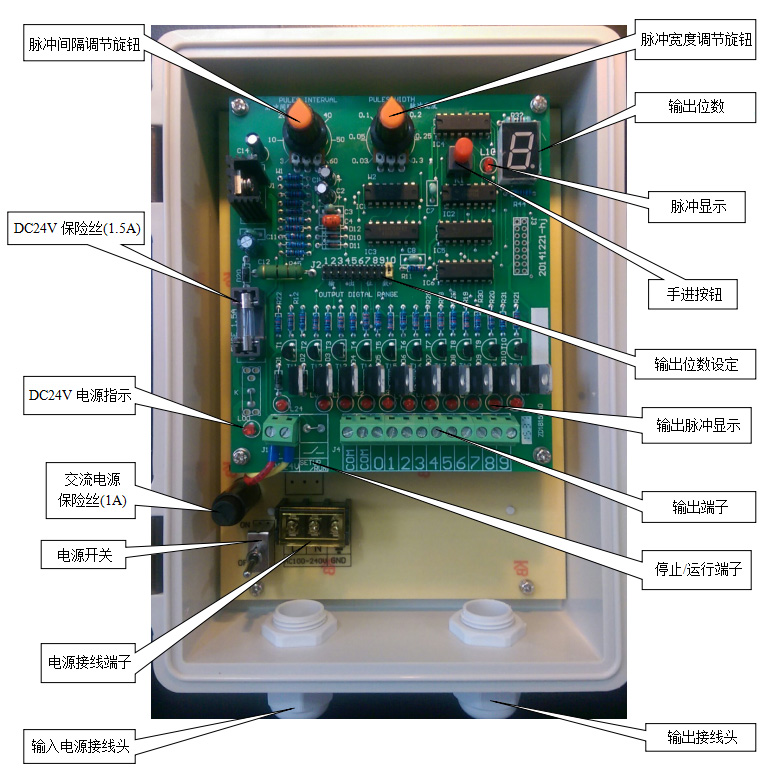

一、 參數設置
1. 脈沖間隔調節旋鈕：調節兩次輸出脈沖之間的間隔時間（即二閥間的噴吹間隔），順時針方向增加，反之減少。
2. 脈沖寬度調節旋鈕：調節輸出脈沖寬度，或稱電磁閥噴吹時間，順時針方向增加，反之減少。
3. 輸出位數設定：撥出回路選擇中的短路塊，按所須的輸出位數（即電磁閥數）將此短路塊套在相應路數的二銅針上即可。出廠時已設定在控制儀的值上（即短路塊已套在值上）。
二、 控制儀安裝
1. 輸入電源線接頭：用于緊固密封輸入交流電源線。首先把電源線接頭固定在機箱上，松開圓錐形緊固旋，將電源線穿越接頭后，將相線、零線和地線分別接入接線盒的相應端子L、N和GND端中（地線不可接錯），然后擰緊圓錐形旋。
2. 先將輸出電纜線穿越接頭與機箱固定，將電磁閥公共線接到控制儀公共端(COM), 電磁閥的另一端以此接控制儀的0-（4）9或0-（14）19視電磁閥個數而定。注意MCY-20-B接線時應先將12芯插頭從控制儀上拔出后再接線,左側為00-09,右側為10-（14）19, 左右不能插錯。
|
